用周围的铁磁芯测量母线排电流是一种常见的技术。电动汽车充电高于2000A大电流测量，Allegro建议使用与磁芯结合的专业电流传感器A1367(图1)。交流输入通常在磁芯中产生涡流，可以改变被测磁场，降低电流测量精度。本文重点讨论交流电对电流测量的影响。请注意，本文的所有结果都来自Ansys Maxwell电磁仿真软件。

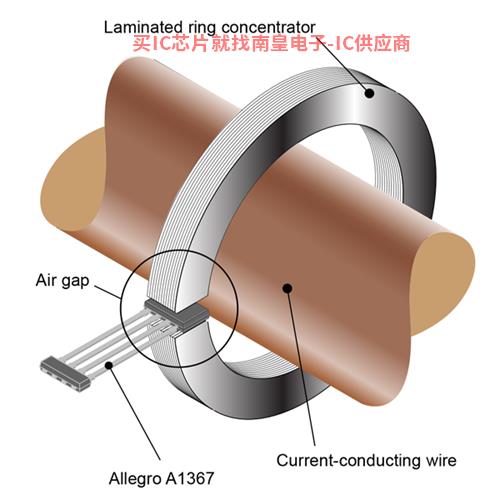

图1:使用磁芯和Allegro A典型的大电流测量系统由1367组成。

测量原理

理想情况下，气隙中的磁场H与母线排或电流导线中的输入电流I完全成比例。因此，用线性磁场传感器测量磁场，并表示输入电流与磁场之间的系数来测量输入电流就足够了。该系数SC称为耦合因子或核心灵敏度。然而，耦合因子仅在有限的电流和频率范围内是恒定的，该系数的任何变化都会导致输入电流测量误差，典型的精度要求在测量电流的几个百分点内。

涡流电流

涡流是伦茨定律(Lenz’s Law)直接效应表明，由于导体中变化磁场产生的感应电流的方向和大小，导致感应电流的磁场总是相反的。在使用铁磁芯的交流电流传感器时，涡流电流会随着切向磁场的变化而在芯内感应。图2是YZ横截面示意图表示大铁芯中的涡流。这些涡流产生和激励磁场Hexc相反的感应磁场Heddy。这是在传感器层面测量的核心灵敏度SC降低，或电流测量误差。

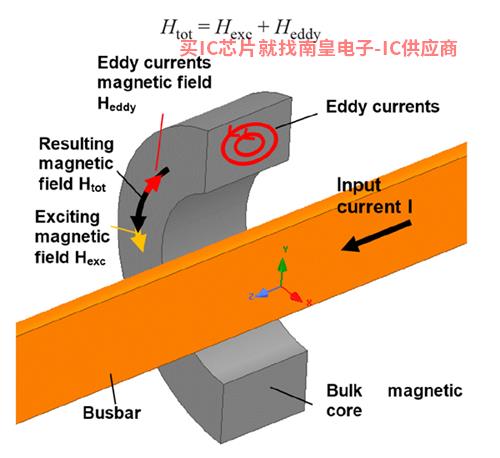

图2：大磁芯中的涡流示意图。

为了减少涡流，必须切断磁芯中的电流路径。这可以通过使用薄片层叠芯来实现。这些薄片必须相互隔离。

层叠可以通过Y方向或Z方向(图3)实现。涡流虽然还存在，但幅度已经降低。

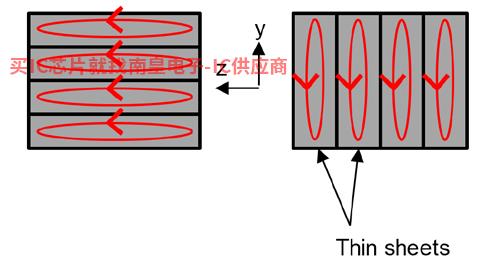

图3:堆叠铁芯及相应涡流:轧制(左)和堆叠(右)

A1367典型应用

这里考虑将Allegro A1367LKT线性传感器IC用于典型的高电流应用。最大峰值电流为600A，几何结构。沿Z轴的核心长度为6mm。磁芯由铁磁材料制成，如具有典型磁特性的晶粒取向硅钢。初始相对磁导率为1万，饱和时磁极化为1.8T。请注意，磁芯电阻率为45μΩ/cm。

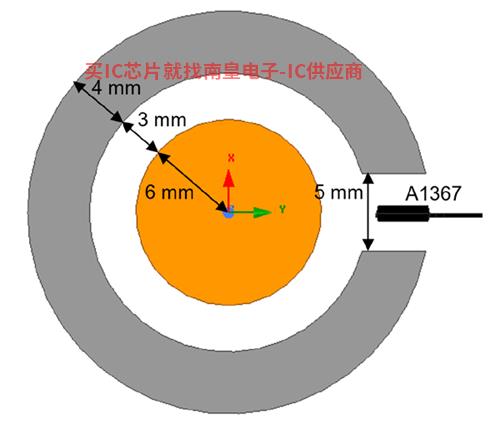

图4：磁芯设计。

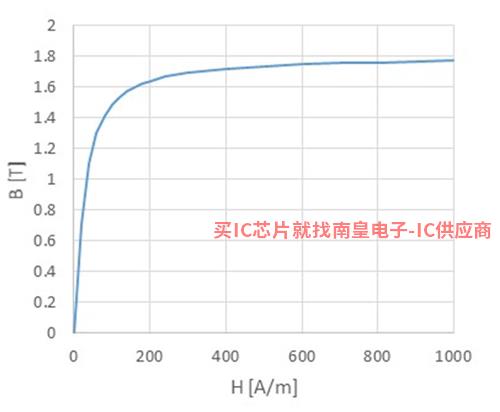

图5:核心磁特性。
